Prečo sú pásky s vykurovacím telesom z hliníkovej fólie nevyhnutné?

V oblasti moderného tepelného manažmentu, kde o flexibilite, presnosti a spoľahlivosti nemožno vyjednávať, Materiál pások na vykurovacie teleso z hliníkovej fólie sa objavila ako základná technológia. Tieto sofistikované lamináty, ktoré idú ďaleko za hranice jednoduchých otepľovacích náplastí, sú skonštruované systémy, ktoré premieňajú elektrickú energiu na rovnomerné, regulovateľné teplo naprieč širokou škálou povrchov a zložitých geometrií. Vo svojom jadre predstavujú spojenie materiálovej vedy a elektrotechniky, navrhnuté tak, aby riešili problémy s ohrevom tam, kde tradičné drôtené cievky alebo tuhé keramické prvky zlyhajú. Tieto pásky umožňujú inováciu tým, že sú tenké, ľahké a prispôsobivé, od udržiavania funkčnosti kritických leteckých senzorov v mrazivých podmienkach až po poskytovanie jemného, ​​lokalizovaného tepla v lekárskych terapeutických zariadeniach. Pochopenie ich konštrukcie, od vodivých hliníkových fólií až po špeciálne izolačné vrstvy, je kľúčom k využitiu ich plného potenciálu. Tento článok sa ponorí hlboko do toho, prečo je tento materiál nepostrádateľný, skúma jeho zloženie, vynikajúce vlastnosti, rôzne aplikácie a kritické výberové kritériá pre inžinierov a dizajnérov.

Úvod: Jadro moderného flexibilného vykurovania

Príchod flexibilných riešení vykurovania spôsobil revolúciu v dizajne produktov v rôznych odvetviach. Materiál pások na vykurovacie teleso z hliníkovej fólie je jadrom tejto revolúcie. V podstate ide o tenké, laminované štruktúry, kde ako odporový vykurovací článok pôsobí presne leptaný obvod z hliníkovej fólie. Keď elektrický prúd prechádza týmto fóliovým vzorom, jeho vlastný odpor generuje teplo rovnomerne po celej ploche povrchu. Tento základný princíp je zabalený do odolnej, flexibilnej pásky, ktorá umožňuje priamu integráciu na zakrivené povrchy, pohyblivé časti alebo do kompaktných zostáv. Prechod od objemných, krehkých ohrievačov k týmto tenkovrstvovým systémom ponúka bezkonkurenčné výhody, vrátane zlepšenej tepelnej účinnosti vďaka priamemu kontaktu s povrchom, zníženej spotreby energie, väčšej voľnosti dizajnu a zvýšenej spoľahlivosti produktu. Nie sú len komponentom, ale podpornou technológiou, ktorá umožňuje inteligentnejšie, ľahšie a na užívateľa viac zamerané tepelné riešenia.

• Sloboda dizajnu: Umožňuje ohrev na zložitých, trojrozmerných povrchoch, ktoré nie sú možné pre pevné ohrievače.
• Rovnomerné rozloženie tepla: Leptaný fóliový vzor poskytuje konzistentné teplo v celej aktívnej oblasti, čím eliminuje horúce miesta.
• Rýchla tepelná odozva: Nízka tepelná hmotnosť umožňuje rýchle zahriatie a vychladnutie, čo umožňuje presnú reguláciu teploty.

Deep Dive: Materiály a konštrukcia vykurovacích pások

Výkon a spoľahlivosť vykurovacej pásky sú dané jej viacvrstvovou konštrukciou. Každá vrstva plní osobitnú a kritickú funkciu, ktorá spoločne vytvára bezpečné, efektívne a trvácne teplo. Typický flexibilný vykurovací materiál z hliníkovej fólie stack-up je zázrak materiálového inžinierstva. Začína sa jadrom odporového prvku – samotnou hliníkovou fóliou. Voľba zliatiny, tvrdosti a hrúbky (často v rozsahu od 0,0005" do 0,002") priamo ovplyvňuje elektrický odpor, prúdovú zaťažiteľnosť a mechanickú odolnosť ohrievača. Táto fólia je chemicky alebo mechanicky leptaná do špecifického vzoru obvodu, ktorý definuje distribúciu tepla a výkon. Ďalej lepiaca vrstva spája tento prvok s izolačnými substrátmi. Toto je kritická križovatka; pre niektoré dizajny, a vodivá lepiaca vyhrievacia páska z hliníkovej fólie sa používa na zabezpečenie elektrického pripojenia k prípojniciam, pričom vo väčšine oblastí je pre izoláciu nevyhnutné nevodivé, tepelne stabilné lepidlo.

Fólia a lepidlo sú potom zapuzdrené medzi dielektrické izolačné vrstvy. Výber izolácie je prvoradý z hľadiska teplotného hodnotenia a ochrany životného prostredia. Polyimidový (Kapton) film je prvou voľbou pre mnohé aplikácie, čo vedie k spoločnej špecifikácii páska z polyimidovej hliníkovej fólie pre vykurovacie aplikácie . Ponúka vynikajúcu rovnováhu medzi odolnosťou pri vysokých teplotách, mechanickou pevnosťou a chemickou odolnosťou. Pre ešte vyššie teploty alebo náročnejšie ohybové prostredie sa používa silikónová guma alebo silikónové kompozity vystužené sklenými vláknami. Nakoniec je možné pridať voliteľnú ochrannú vrstvu alebo podložku s lepidlom citlivým na tlak (PSA) pre jednoduchú inštaláciu. Toto presné vrstvenie premieňa jednoduché materiály na robustný integrovaný vykurovací systém.

Kľúčové vlastnosti pre spoľahlivý výkon

Výber doprava Materiál pások na vykurovacie teleso z hliníkovej fólie vyžaduje dôkladné pochopenie kľúčových výkonnostných vlastností, ktoré zaisťujú spoľahlivosť v cieľovej aplikácii. Predovšetkým medzi nimi je tepelný výkon. A vysokoteplotná páska z hliníkovej fólie pre vykurovacie telesá musí nielen dosiahnuť požadovanú prevádzkovú teplotu, ale aj stabilne a bezpečne počas tisícok cyklov. Tento strop definuje kombinácia teploty topenia hliníkovej zliatiny a čo je dôležitejšie, nepretržitej prevádzkovej teploty izolačného materiálu (často 150 °C pre polyimid, až 200 °C pre silikón). Rovnako dôležitý je elektrický výkon. Odpor fólie a navrhnutý vzor obvodu určujú hustotu wattov (watty na štvorcový palec), ktorá sa musí starostlivo vypočítať, aby sa predišlo prehriatiu izolácie alebo tepelnému úniku. Rovnomernosť tepla je charakteristickým znakom dobre navrhnutých fóliových ohrievačov, vyplývajúcich z konzistentného prierezu leptaných dráh.

Okrem tepla a elektriny je rozhodujúca mechanická a environmentálna odolnosť. Flexibilita je primárnym dôvodom pre výber tejto technológie; páska musí odolať opakovanému ohýbaniu, prehýbaniu alebo vibráciám bez toho, aby fóliu popraskala alebo delaminovala vrstvy. Odolnosť voči vlhkosti, chemikáliám a oderu je daná metódami vonkajšej izolácie a tesnenia. Napríklad ohrievač zapuzdrený zo silikónovej gumy ponúka vynikajúcu odolnosť voči vlhkosti a chemikáliám v porovnaní so základným polyimidovým laminátom, vďaka čomu je vhodný pre drsné priemyselné alebo lekárske sterilizačné prostredia. Tieto vlastnosti nie sú nezávislé, ale vzájomne prepojené a vyžadujú si holistický pohľad vo fáze špecifikácie.

• Teplotný rozsah a stabilita: Schopný pracovať od kryogénnych teplôt až po viac ako 200 °C, so stabilnou odolnosťou v priebehu času.
• Rovnomerná hustota wattov: Poskytuje rovnomernú distribúciu tepla, čo je dôležité pre procesy ako laminácia alebo medicínske ohrievanie.
• Vynikajúca dielektrická pevnosť: Vysokonapäťová izolácia zaisťuje bezpečnosť používateľa a zabraňuje skratom.
• Nízka tvorba plynov: Nevyhnutné pre vákuové alebo letecké aplikácie, aby sa zabránilo kontaminácii.

Primárne aplikácie v rôznych odvetviach

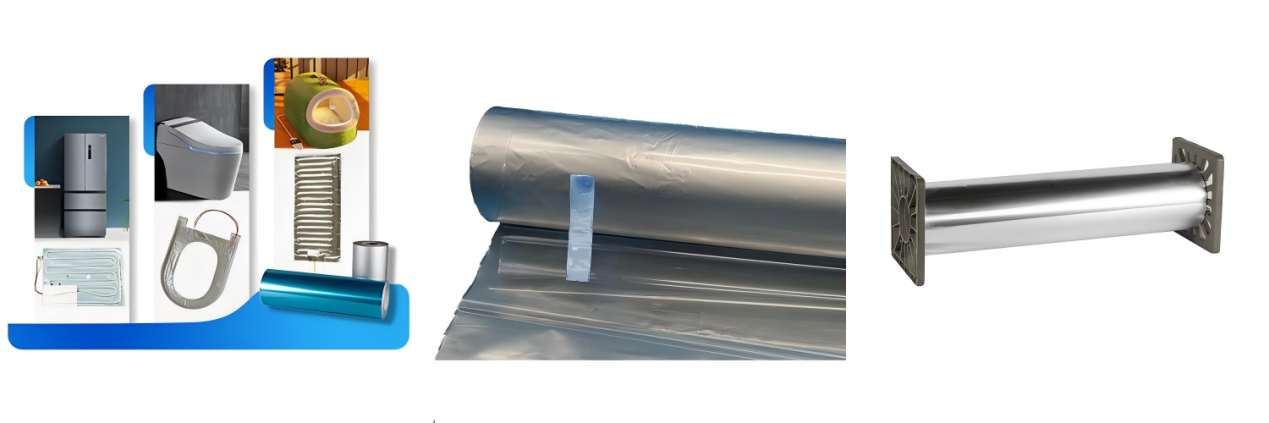

Jedinečné atribúty flexibilný vykurovací materiál z hliníkovej fólie viedli k jeho prijatiu v ohromujúcich rôznych oblastiach. V každom prípade rieši špecifickú tepelnú výzvu, ktorú alternatívne technológie nedokážu riešiť tak efektívne. V medicínskom a zdravotníckom sektore sú pohodlie a bezpečnosť pacienta prvoradé. Tieto pásky sú neoddeliteľnou súčasťou terapeutických vyhrievacích podložiek, ohrievačov krvi/IV tekutín a zariadení na respiračnú terapiu, pričom poskytujú konzistentné teplo s nízkym príkonom, ktoré je kontrolovateľné a bezpečné pre ľudský kontakt. Letecký a automobilový priemysel ich využíva pri kritických aplikáciách odmrazovania a ochrany proti námraze na okrajoch krídel, pilotných trubiciach a senzoroch, kde je životne dôležitá nízka hmotnosť, spoľahlivosť a schopnosť prispôsobiť sa aerodynamickým povrchom.

Spotrebná elektronika využíva tenké výhrevné články za LCD obrazovkami v extrémnych klimatických podmienkach na udržanie funkčnosti alebo v batériách na zabezpečenie optimálnej teploty nabíjania. Priemyselné aplikácie sú rozsiahle, od udržiavania procesných teplôt v kvapalinových potrubiach a analytických prístrojoch až po poskytovanie tesniaceho tepla v baliacich strojoch. Schopnosť tvoriť vlastné vysekávané hliníkové fólie vykurovacích pások prakticky v akomkoľvek tvare umožňuje inžinierom umiestniť teplo presne tam, kde je potrebné, čím sa minimalizuje plytvanie energiou a maximalizuje sa účinnosť systému. Táto rozmanitosť aplikácií podčiarkuje úlohu materiálu ako všestranného tepelného nástroja.

Sprievodca dizajnom a výberom

Úspešná implementácia riešenia vykurovacej pásky je starostlivý proces, ktorý začína jasnými požiadavkami. Cesta k určeniu vlastné vysekávané hliníkové fólie vykurovacích pások zahŕňa definovanie niekoľkých vzájomne závislých parametrov. Po prvé, tepelné požiadavky: požadovaná prevádzková teplota, okolité podmienky, čas zahrievania a celkový potrebný výkon. To určuje potrebnú hustotu wattov. Po druhé, elektrické parametre: dostupné napätie (AC alebo DC) a prúdové obmedzenia. Pomocou Ohmovho zákona a odporu fólie to definuje celkový odpor a geometriu stopy obvodu. Po tretie, mechanické a environmentálne obmedzenia: dostupný priestor, požadovaná flexibilita, vystavenie vlhkosti, chemikáliám alebo oderu. To vedie k výberu medzi a páska z polyimidovej hliníkovej fólie pre vykurovacie aplikácie pre čisté prostredie s vysokou teplotou alebo konštrukcia zo silikónovej gumy pre mokré, abrazívne prostredie.

Kritickým, často prehliadaným bodom rozhodovania je metóda elektrického pripojenia. Pomocou a vodivá lepiaca vyhrievacia páska z hliníkovej fólie v miestach pripojenia prípojníc môže zjednodušiť montáž a zlepšiť spoľahlivosť oproti mechanickému lisovaniu, najmä v prostrediach s vysokými vibráciami. Nakoniec, zváženie výrobného procesu – či bude páska dodávaná na kotúči, ako jednotlivé kusy alebo s integrovanými senzormi a ovládačmi – je pre integráciu nevyhnutné. Spolupráca s odborníkmi na začiatku fázy návrhu môže pomôcť pri orientácii v týchto možnostiach s cieľom optimalizovať výkon, náklady a vyrobiteľnosť.

• Definujte tepelné ciele: Vypočítajte požadovaný výkon na základe tepelných strát a požadovaného nárastu teploty.
• Mapa elektrických obmedzení: Určite prevádzkové napätie a dostupný priestor na modelovanie odporu a vzoru obvodu.
• Vyberte zostavu: Vyberte si izolačný materiál (polyimid, silikón) na základe teploty, flexibility a environmentálnych potrieb.
• Plán integrácie: Zadajte typ pripojenia (spájkované plôšky, vodivé lepidlo, konektory ZIF), zvodové vodiče a spôsob montáže.

FAQ

Ako hliníková fólia vytvára teplo v týchto páskach?

Hliníková fólia generuje teplo prostredníctvom základného princípu ohrevu Joule (tiež nazývaného odporové vykurovanie). Keď je elektrický prúd nútený pretekať cez tenké, leptané hliníkové fóliové cesty v páske, narazí na elektrický odpor. Tento odpor bráni toku elektrónov, čo spôsobuje premenu kinetickej energie na tepelnú energiu (teplo). Množstvo generovaného tepla sa presne vypočíta pomocou vzorca P = I²R (výkon = aktuálna mocnina x odpor). Starostlivou konštrukciou zliatiny fólie, jej hrúbky a špecifického hadovitého vzoru, do ktorého je leptaná, môžu výrobcovia kontrolovať celkový odpor pásky, a tým aj jej tepelný výkon (výkon vo wattoch) a distribúciu po povrchu. Materiál pások na vykurovacie teleso z hliníkovej fólie vysoko predvídateľný a efektívny zdroj tepla.

Aká je maximálna teplota pre tieto vykurovacie pásky?

Maximálna prevádzková teplota nie je určená výlučne hliníkovou fóliou (ktorá sa topí pri ~660 °C), ale izolačnými materiálmi, ktoré ju zapuzdrujú. Pre štandard páska z polyimidovej hliníkovej fólie pre vykurovacie aplikácie kontinuálna prevádzková teplota sa typicky pohybuje od 150 °C do 180 °C (302 °F až 356 °F), obmedzená polyimidovým filmom. V extrémnejších prostrediach môžu konštrukcie využívajúce silikónovú kaučukovú izoláciu alebo vysokoteplotné polyimidy umožniť nepretržitú prevádzku až do 220 °C (428 °F) alebo aj vyššie na krátke obdobia. Je dôležité, aby ste si prečítali špecifikácie výrobcu pre nepretržité aj špičkové teplotné hodnotenia, pretože ich prekročenie môže viesť k poruche izolácie, delaminácii a poruche. Preto špecifikovanie a vysokoteplotná páska z hliníkovej fólie pre vykurovacie telesá vyžaduje prispôsobenie svojej menovitej teploty maximu vašej aplikácie s bezpečnostnou rezervou.

Dajú sa po montáži ohýbať alebo tvarovať?

Áno, hlavnou výhodou tejto technológie je jej prirodzená flexibilita. Flexibilný vykurovací materiál z hliníkovej fólie je navrhnutý tak, aby bol prispôsobivý. Existujú však dôležité obmedzenia. Počas počiatočnej inštalácie sa môžu ohýbať okolo statických kriviek, ale je potrebné sa vyhnúť ostrým záhybom (tvoriacim záhyby pri veľmi malom polomere), pretože to môže namáhať a potenciálne popraskať obvod leptanej fólie alebo izolačné vrstvy, čo vedie k horúcemu miestu alebo otvorenému obvodu. Nie sú určené na dynamické, opakované ohýbanie v prevádzke (ako na kontinuálne sa pohybujúcom závese). Pre aplikácie vyžadujúce pohyb sa používajú špecifické konštrukcie s ťažnejšími fóliami a robustným zapuzdrením (ako silikónová guma). Vždy dodržiavajte špecifikáciu minimálneho polomeru ohybu výrobcu, ktorá je často 5-10-násobkom celkovej hrúbky pásky.

Ako určím správny výkon a veľkosť?

Určenie správneho výkonu a fyzickej veľkosti vyžaduje tepelný výpočet. Najprv identifikujte objekt, ktorý potrebujete zahriať: jeho hmotnosť, materiál (špecifická tepelná kapacita) a požadovaný nárast teploty počas určitého času. To vám dáva celkovú potrebnú energiu. Po druhé, vezmite do úvahy tepelné straty do okolia prostredníctvom vedenia, prúdenia a žiarenia, čo je často dominantný faktor pri trvalom vykurovaní. Pre jednoduché odhady poskytujú online kalkulačky alebo technické príručky vzorce tepelných strát pre bežné tvary. Požadovaný celkový výkon vo wattoch je súčtom energie potrebnej na počiatočné zahriatie plus nepretržitého výkonu na vyrovnanie strát. Veľkosť (plocha) ohrievača sa potom určí vydelením celkového výkonu bezpečnou hustotou wattu (napr. 5-10 W/in² pre polyimid, vyššia pre silikón). Pri zložitých projektoch softvér na tepelnú simuláciu alebo konzultácie s výrobcom špecializovaným na vlastné vysekávané hliníkové fólie vykurovacích pások sa vysoko odporúča.

Sú tieto pásky bezpečné pre lekárske alebo potravinárske aplikácie?

Áno, ale s kritickými výhradami. Vyhrievacie pásky môžu byť vyrobené tak, aby boli bezpečné pre lekárske aplikácie a aplikácie prichádzajúce do styku s potravinami, ale nie všetky štandardné pásky sú vhodné. Bezpečnosť závisí od konkrétnych materiálov použitých pri stavbe. Pre zdravotnícke pomôcky musia byť materiály často biokompatibilné, netoxické a schopné vydržať sterilizáciu (napr. autoklávovanie, gama žiarenie alebo plyn EtO). Bežne sa používajú izolácie, ako sú silikónové kaučuky špecifických tried. Pre aplikácie súvisiace s potravinami musia materiály spĺňať príslušné predpisy o bezpečnosti potravín (ako FDA 21 CFR v USA), čo znamená, že za prevádzkových podmienok nesmú vylučovať škodlivé látky. Pri získavaní zdrojov je bezpodmienečne nutné výslovne uviesť, že je potrebné dodržiavať lekárske alebo potravinárske predpisy vodivá lepiaca vyhrievacia páska z hliníkovej fólie alebo akéhokoľvek komponentu a vyžiadať si dokumentáciu, ako je certifikácia USP triedy VI alebo vyhlásenie o zhode FDA od dodávateľa materiálu a výrobcu hotového ohrievača.
